Produkty

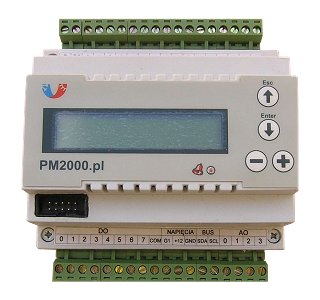

Mikroprocesorowy sterownik typu PM2000.xxx

Opis

PM2000.Wxxx jest to autonomiczny, elektroniczny sterownik nadzorujący pracę układu wentylacji nawiewno - wywiewnej lub instalacji ciepłowniczej

Umożliwia skonfigurowanie do czterech niezależnych regulatorów sekwencyjnych o działaniu P, PI lub regulatorów dwustanowych o działaniu P.
Posiada 8 uniwersalnych wejść dla sygnałów analogowych i 8 wejść dwustanowych
Posiada 4 wyjścia analogowe 0-10V DC i 8 wyjść dwustanowych przekaźnikowych
Zasilanie napięciem 24V prądu zmiennego.
Wprowadzanie i modyfikacja wszystkich danych bezpośrednio przyciskami regulatora, nie jest wymagane żadne dodatkowe oprzyrządowanie
Możliwość komunikacji poprzez protokół PMBUS (RS485) lub MODBUS RTU

Sterownik, zależnie od typu zastosowanych elementów pomiarowych może być użyty do regulowania następujących wielkości fizycznych:

Temperatura: -33 do 99,5°C, z dokładnością ±0,5°C
Ciśnienie cieczy: pomiar za pomocą wejścia 0-10V
Różnica ciśnień cieczy: pomiar za pomocą wejścia 0-10V

PM2000.xxx jest urządzeniem przeznaczonym do sterowania małych i średnich systemów wentylacyjnych i ciepłowniczych.
Jest wyposażony w różnego rodzaju funkcje oraz zabezpieczenia, wykorzystywane w typowych procesach sterowania. Jest to urządzenie nowoczesne i łatwe w obsłudze, nie wymaga dodatkowego oprogramowania przez użytkownika. Sterownik posiada już zaimplementowane oprogramowanie sterujące urządzeniami układu wentylacji lub ciepłownictwa, a użytkownik poprzez wyświetlacz i cztery klawisze sterownika można odczytywać i wpisywać wartości parametrów pracy instalacji.
W przypadku wystąpienia zakłóceń w pracy, grożących uszkodzeniem instalacji jest ona automatycznie zatrzymywana, a użytkownik z panelu czołowego może odczytać przyczynę awarii.

Obsługa sterownika

Do wszystkich dostępnych funkcji regulatora operator ma dostęp z panelu czołowego, za pomocą czterech przycisków sterujących: ↑, ↓, +, −.
Generalnie przyciski ↑ i ↓ służą do zmiany aktualnego menu, natomiast przyciskami + i − można wchodzić w podmenu oraz modyfikować aktualnie wyświetlaną, migającą wartość. Wyświetlane ekrany posiadają zwięzłe polskie opisy realizowanych funkcji, dzięki czemu użytkownik wie dokładnie, jaką wartość w danej chwili modyfikuje lub odczytuje.

Przykładowy układ menu dla instalacji wentylacyjnej:

podstawowy ekran informacyjny, zawierający aktualną temperaturę powietrza w pomieszczeniu, temperaturę zadaną, aktualną datę i czas systemowy
ekran informacyjny, zawierający aktualny tryb pracy (Komfort lub Eco, Wyłącz, 1 lub 2 bieg), aktualną temperaturę powietrza w pomieszczeniu, temperaturę zadaną dla pomieszczenia, aktualną datę i czas systemowy
ekran informacyjny, zawierający aktualny tryb pracy (Komfort lub Eco, Wyłącz, 1 lub 2 bieg), aktualną temperaturę powietrza nawiewanego, temperaturę zadaną dla nawiewu, aktualną datę i czas systemowy
ekran pozwalający na wejście w menu "ustaw wartości zadane"
- zmiana temperatury zadanej dla trybu Komfort
- zmiana temperatury zadanej dla trybu Eco
- zmiana nastawy ograniczeń temperatury nawiewu
ekran pozwalający na wejście w menu "wybor trybu" pracy
- wybór trybu pracy ze sterownika: AUTO / ZAŁ.1Bieg / ZAŁ.2Bieg
- wybór trybu temperatury zadanej: Komfort / Eco
- wybór źródła sygnału przełączającego: WEWN. / ZEWN. (przełącznik na szafie)
ekran pozwalający na wejście w podgląd wejść/ wyjść sterownika
- podgląd aktualnie zmierzonych wartości na wejściach analogowych AIx
- podgląd aktualnych stanów na wyjściach analogowych regulatora AOx
- podgląd aktualnych stanów na wyjściach binarnych regulatora DLx
ekran pozwalający na wejście w menu zmiany nastaw daty i czasu
- zmiana aktualnego dnia tygodnia
- zmiana aktualnej daty
- zmiana aktualnego czasu
ekran pozwalający na wejście w menu zmiany nastaw katalogu czasowego trybów pracy instalacji
- dzień tygodnia (Ni, Po, ...So)
- nr przełączenia w danym dniu (00,01,...05)
- czas przełączenia (Godz:Min)
- zadany tryb pracy instalacji po zrealizowaniu przełączenia (00,01,...07)
  - 00 - Wyłącz wentylację
  - 01 - Załącz wentylację na 1 bieg tryb Komfort
  - 02 - Załącz wentylację na 2 bieg tryb Komfort
  - 03 - Załącz wentylację na 1 bieg tryb Eco
  - 04 - Załącz wentylację na 2 bieg tryb Eco
- zatwierdzenie przełączenia (01-aktywne, 00-nieaktywne)
nastawy zawansowane umożliwiające zmianę parametrów sterowania takich jak: czas całkowania, wzmocnienie, czasy przejścia zaworów, min i max otwarcie przepustnicy zewnętrznej/ recyrkulacji, min czas pracy i postoju agregatu chłodu, temperaturę przełączania LATO / ZIMA,
wejście przez równoczesne naciśnięcie przycisków + i - , kod dostępu: F0 (zależnie od wersji aplikacji niektóre pozycje w menu mogą być niedostępne)
menu serwisowe umożliwiające zmianę polaryzacji wejść cyfrowych DIx,
wejście przez równoczesne naciśnięcie przycisków + i - , kod dostępu: E1
menu serwisowe umożliwiające ręczne sterowanie wyjściami cyfrowymi i analogowymi, z pominięciem programu automatycznej regulacji,
wejście przez równoczesne naciśnięcie przycisków + i - , kod dostępu: E5
podgląd kodów błędów systemu ER (np. dla instalacji wentylacyjnych):
00 - bez błędów
10 - awaria układu: zamrożenie nagrzewnicy
11 - awaria układu: brak sprężu wentylatora nawiewu
12 - awaria układu: brak sprężu wentylatora wywiewu
13 - awaria układu: przeciążenie silnika wentylatora nawiewu
14 - awaria układu: przeciążenie silnika wentylatora wywiewu
18 - oblodzenie wymiennika ciepła
19 - brudny filtr centrali
21 - awaria agregatu chłodniczego
40 - błąd pomiaru wejścia AI0
41 - błąd pomiaru wejścia AI1
42 - błąd pomiaru wejścia AI2
43 - błąd pomiaru wejścia AI3
44 - błąd pomiaru wejścia AI4
45 - błąd pomiaru wejścia AI5
46 - błąd pomiaru wejścia AI6
47 - błąd pomiaru wejścia AI7

Obecność błędów w systemie jest sygnalizowana miganiem się napisu "Err" w miejscu pola wyświetlającego datę na ekranie podstawowym.
Aby sprawdzić, jaki błąd wystąpił należy klawiszami ↑ lub ↓ przejść do ekranu podglądu błędów i odczytać kod błędu Err.. Kasowanie błędu przez naciśnięcie przycisku -.
Zależnie od typu obsługiwanej aplikacji, niektóre pozycje w menu mogą być niedostępne.

Dane techniczne

Wejścia:
- Binarne
  - Ilość: 8
  - DI0 - DI7
  - Sygnały wejściowe: styk bez napięciowy
- Pomiar temperatury
  - Ilość: 7
  - AI0 - AI6
  - Sygnał wejściowy: NI1000, PT1000
- Pomiar napięcia
  - Ilość: 1
  - AI7
  - Sygnał wejściowy: 0 - 10 V DC
Wyjścia:
- Analogowe
  - Ilość: 4
  - AO0 - AO3
  - Sygnał wyjściowy: 0 - 10 V DC
  - Obciążalność wyjścia: 2mA DC
- Binarne przekaźnikowe
  - Ilość: 8
  - DO0 - DO7
  - Obciążalność: 2A / 24AC, 24DC
Pamięć nastaw nieulotna - pamięć EEPROM
Podtrzymanie pracy zegara - ok. 48 godz.
Zasilanie - 24 VAC ±5%
Komunikacja - RS232, PMBUS (RS485) lub MODBUS RTU

Zaciski elektryczne

Gwarancja

Firma KLIMASTER udziela 24 miesięcznej gwarancji na prawidłowe działanie sterownika PM2000.xxx
W okresie gwarancji naprawy wykonywane są bezpłatnie
Gwarant będzie zwolniony od odpowiedzialności z tytułu gwarancji jeżeli stwierdzone wady powstały z winy użytkownika, a w szczególności na skutek:
- przeróbek, wymiany lub zamiany elementów
- uszkodzeń mechanicznych elementów
